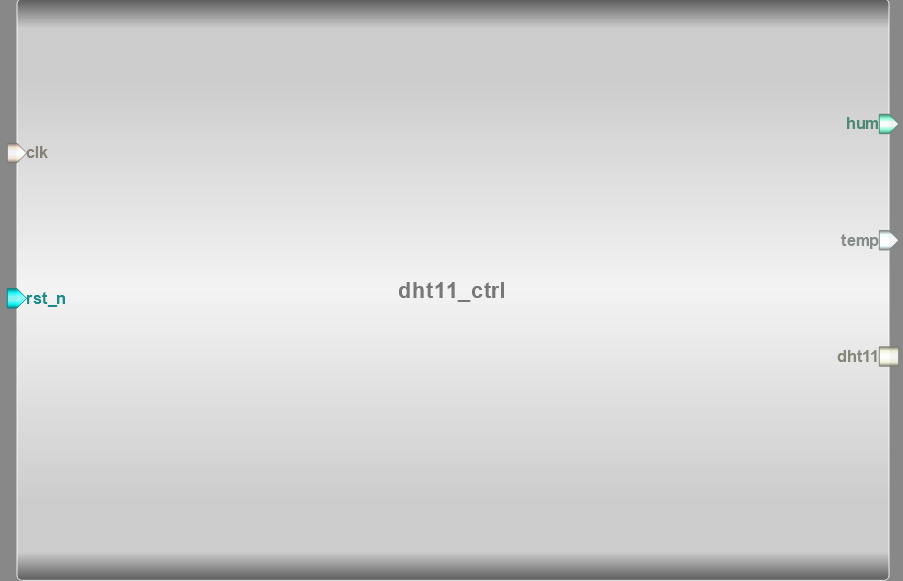

實現功能： 此模塊實現基于dht11傳感器的溫濕度數據讀取。 實現原理： DHT11模塊一共三個引腳：電源、地、雙向數據線DATA。DHT11有主從之分，這里我們用FPGA作為主機，DHT11模塊作為從機。下面是DHT11模塊的啟動時序：第一步，模塊上電后至少等待1S的時間，目的是越過不穩定期；第二步，發送起始信號，起始信號是一個不低于18ms的低電平信號，發送完這個開始信號以后，總線控制權交給DHT11；第三步，DHT發出響應信號，DHT11會先拉低總線80us，然后再拉高80us，FPGA主機直接檢測上升沿和下降沿即可；第四步，在DHT響應過后開始傳輸數據。 DHT11數據傳輸相較于一般串行傳輸有點特殊：某一時刻其向主機發送的串行數據是1還是0取決于高電平維持的時間長短。具體是DHT11先拉低總線50us，然后拉高總線，如果拉高的時間在26us-28us之間，則表示這個bit位為0；如果拉高的時間在70us，則表示這個bit位為1。 我們可以檢測每一次DHT總線的上升沿，在這個上升沿后接著開始計時，計到30us停止，這時去檢測總線上的值是0還是1，如果是0則表明總線已經被拉低，這個bit位為0，而如果是1則這個bit位為1。 下圖截取自模塊源碼的一部分，us\_cnt正是用于檢測總線高電平持續時間的計數器，使用時，參數值不一定是60，根據不同的輸入時鐘頻率決定if語句里面參數的值，使之計數時間為30us左右即可。
