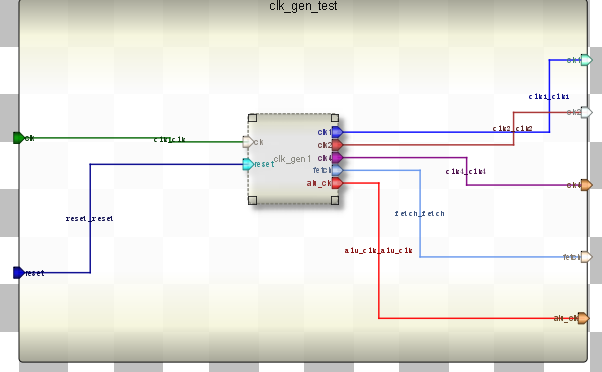

時鐘發生器 clk_gen 利用外來時鐘信號clk 來生成一系列時鐘信號clk1、clk2、clk4、fetch、alu_clk 送往CPU的其他部件。其中fetch是外來時鐘 clk 的八分頻信號。利用fetch的上升沿來觸發CPU控制器開始執行一條指令，同時fetch信號還將控制地址多路器輸出指令地址和數據地址。產生的時鐘信號clk1送往寄存器與狀態控制器，時鐘信號clk2送往數據控制器與狀態控制器，alu_clk 則用于觸發算術邏輯運算單元。
