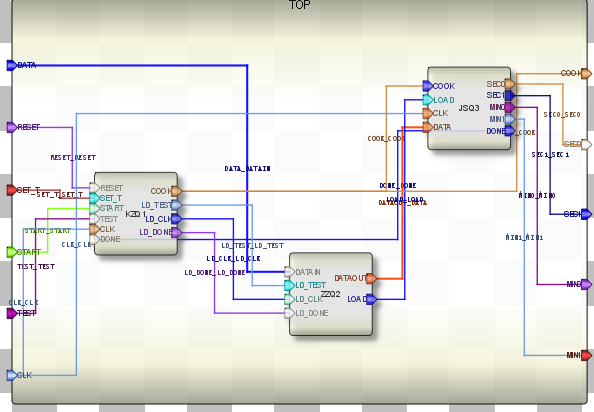

本微波爐定時器的核心系統可由下面3個模塊構成：控制器：控制微波爐的工作過程中的狀態轉換及相應的控制序列；數據裝入器：根據控制信號選擇定時時間、測試數據或完成信息的裝入；定時器部分：負責完成烹調過程中的定時等。通過3大模塊最終實現微波爐的復位、開始、測試、定時、結束等功能。

該微波爐定時器具有復位開關，并且通電處于復位狀態，只要復位開關按下，定時器執行復位操作。具有啟動和結束開關，控制微波爐開始烹調和結束。微波爐的烹調時間可以由用戶自由設定，烹調時間應該能夠顯示到秒。

    微波爐定時器主要由控制塊狀態機控制系統的功能狀態運行，由裝入模塊實現人為設定時間的輸入，并且由減一計時模塊實現最終的減一定時。通電處于復位狀態，當按下測試按鈕時測試數碼管是否損壞，如果數碼管顯示8888則完好無損，否者不能正常顯示。當SET有效時輸入需要設定的時間，并顯示到數碼管上，在需要人為設定時間時即可按下SET輸入時間。當按下START按鈕者開始計時并cook，計時到0則結束cook。RESET為復位按鈕，復位狀態電路輸出為0。
