UART

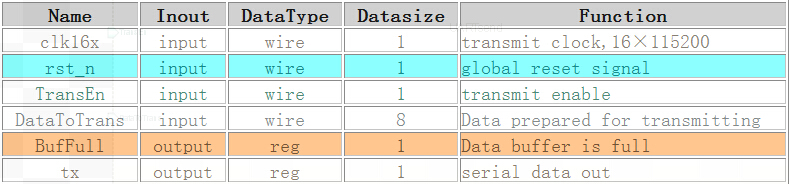

概要[Abstract] UART作為異步串口通信協議的一種,工作原理是將傳輸數據的每個字符一位接一位地傳輸。UART具有發送數據和接收數據的功能。所以本方案內包含有兩個模塊,一個是發送數據模塊,命名為UARTsend; 另一個模塊是接收數據模塊,命名為UART.
(1)接收原理:
當并行數據準備好后,如果得到發送指令,則將數據按UART協議輸出,先輸出一個低電平的起始位,然后從低到高輸出8個數據位,接著是可選的奇偶校驗位,最后是高電平的停止位;
由于發送時鐘clk16x為波特率的16倍,因此對clk16x計數到16時,發送D0;計數到32時,發送D1……依此類推。
下載[Download]:design/10082.rar
